Case Study: Custom Vertical Sheet Steel Rack for a Houston Glass Fabricator

Análise das necessidades do cliente

Uma empresa líder na fabricação de vidro em Houston, TX, nos abordou com um desafio significativo de armazenamento. Seu processo exigia o armazenamento de folhas de vidro grandes e delicadas dentro de caixas de madeira volumosas, com algumas caixas pesando até 5.000 libras. Seu método de armazenamento existente, mostrado abaixo, era ineficiente e apresentava dificuldades operacionais. O cliente precisava de um estante vertical em chapa de aço que poderia lidar com essas cargas pesadas com segurança, cabendo em uma área restrita de apenas 15 pés de comprimento.

Requisitos chave:

• Armazene caixas de madeira com tamanho máximo de 130 x 96 polegadas e espessura de 10 polegadas.
• Cada gaveta deve suportar um peso máximo de 5.000 libras.
• Todo o sistema de armazenamento deve caber em um espaço de 15 pés de comprimento.

Nossa solução projetada

Em resposta às necessidades do cliente, nossa equipe projetou uma solução de armazenamento robusta e de alta densidade. O projeto preliminar, mostrado abaixo, apresenta um sistema de gaveta extraível que fornece acesso fácil e seguro a cada caixa.

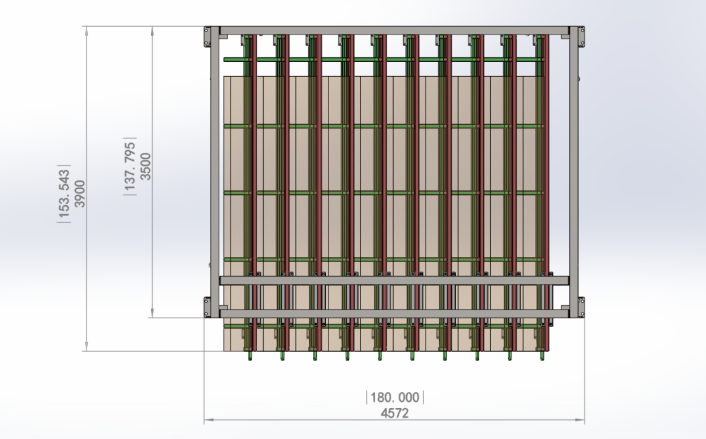

A renderização 3D ilustra as dimensões externas máximas da prateleira, garantindo que ela se encaixe perfeitamente na área designada. A vista frontal detalha o comprimento e a largura da prateleira, confirmando sua estabilidade e capacidade.

Especificações técnicas e recursos

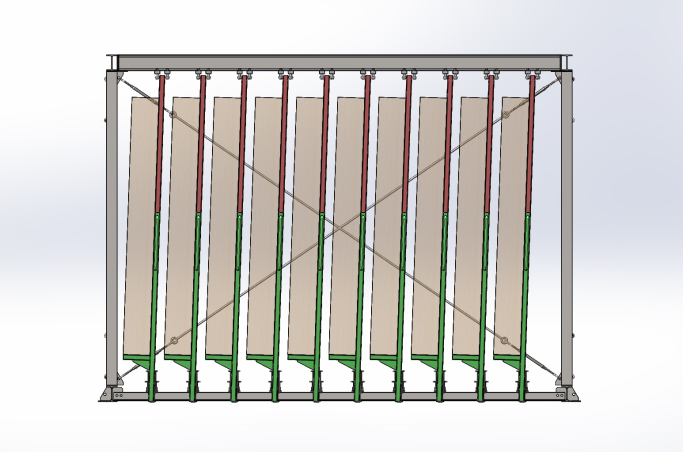

Para garantir a máxima segurança e estabilidade, cada uma das 10 gavetas é projetada com uma ligeira inclinação de aproximadamente 2° em relação à vertical. Esse recurso de design evita tombamento acidental e protege as caixas de vidro pesadas durante o armazenamento e a recuperação. Este costume estante vertical em chapa de aço é construído em aço de alta qualidade, elevando o peso total para cerca de 7.300 libras, uma prova de sua construção durável.

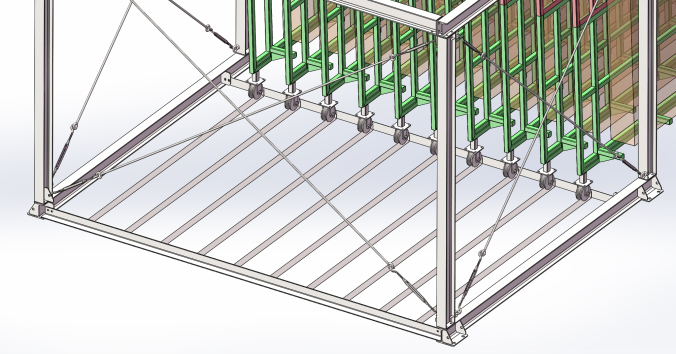

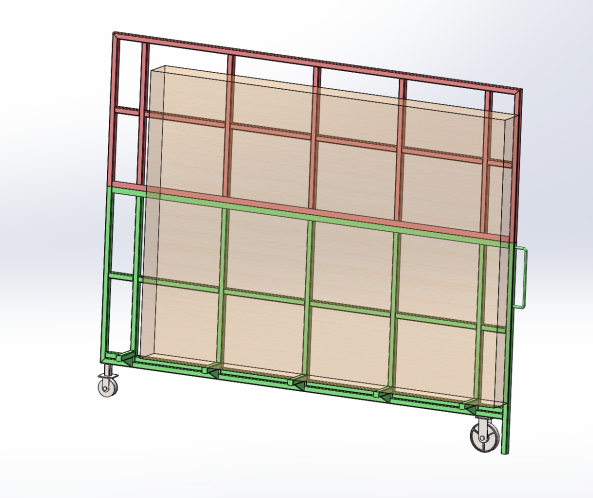

Projetadas para transporte eficiente e montagem no local, as gavetas consistem em duas partes conectadas por parafusos resistentes. Para uma operação suave, cada gaveta é equipada com rodas de aço dianteiras de 10 polegadas e rodas de aço traseiras em forma de V de 6 polegadas, com cada roda classificada para uma capacidade de carga de aproximadamente 4.400 libras. Para minimizar a força necessária para puxar, as rodas trapezoidais traseiras deslocam-se em calhas angulares de 50 x 50, garantindo um movimento sem esforço, mesmo quando totalmente carregadas.

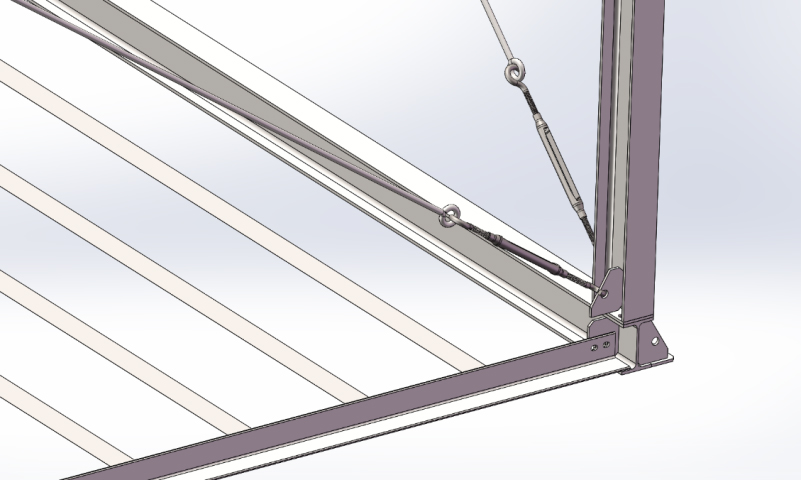

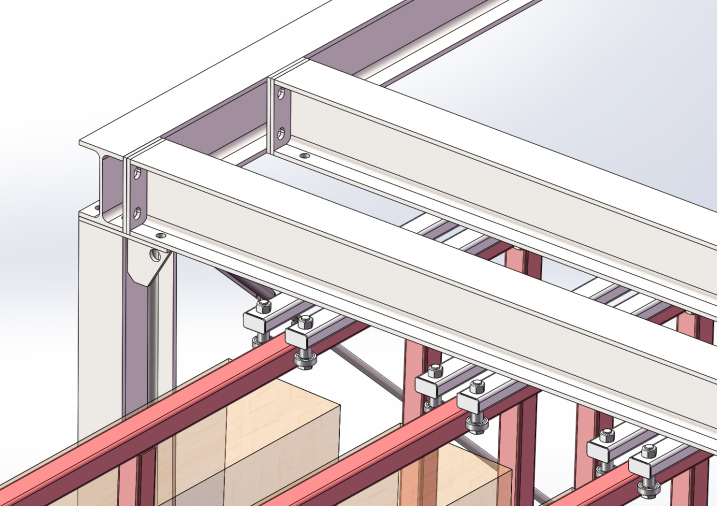

Toda a estrutura é aparafusada para uma montagem simples no local. Para maior flexibilidade, as posições dos rolos são ajustáveis em incrementos de 100 mm, graças a uma série de orifícios de montagem nas colunas, permitindo ao cliente adaptar o rack às necessidades futuras.
