A Soluzioni industriali CFS , noi ingegneri rastrelliere per fustelle che ridefiniscono il concetto di stoccaggio per carichi pesanti per l'industria automobilistica e di precisione. Questo caso di studio illustra come abbiamo progettato un sistema di stoccaggio personalizzato. sistema di scaffalature per stampi per un fornitore automobilistico di primo livello dell'Ohio, che ha affrontato problemi critici di stoccaggio degli stampi e di ottimizzazione degli impianti.

Sfida per il cliente: stoccaggio sicuro per stampi ad alto tonnellaggio

Il cliente ha richiesto rack per stampi in grado di immagazzinare stampi a iniezione che pesano fino a 3.000 kg, riducendo al minimo lo spazio a terra. Il sistema esistente causava ritardi nel flusso di lavoro a causa dei rischi legati al recupero manuale e all'accessibilità limitata, con stampi che richiedevano oltre 20 minuti per essere estratti in sicurezza.

Soluzione di scaffalatura per stampi personalizzati di CFS

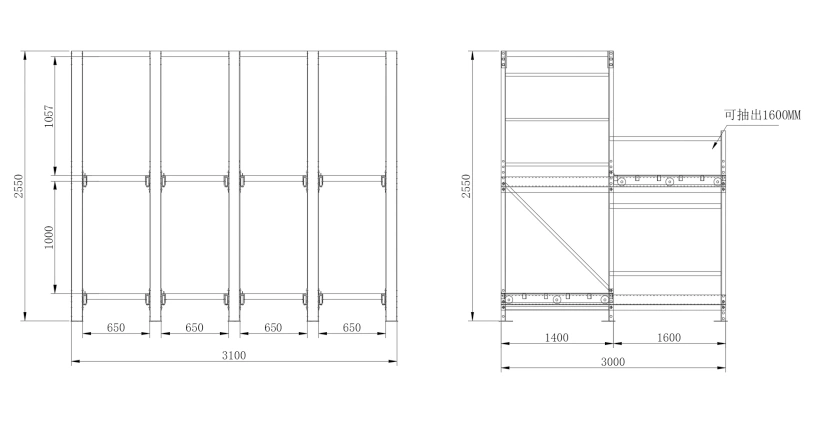

Sistema di stoccaggio degli stampi a due livelli per impieghi gravosi

Progettato per stampi di stampaggio automobilistico e componenti di utensili su larga scala:

●  Dimensioni : 8,5' (L) x 4,6' (L) x 7,9' (H)

●  Capacità : 6.600 libbre/strato (3.000 kg)

●  Innovazioni chiave : Cuscinetti CFS HD-6600 : Corsa fluida del cassetto a estrazione totale da 63″ per un accesso agli utensili a 360°.

○ Telaio in acciaio ASTM A36 con colonne a canale rinforzate da 0,12

○ Binari di sicurezza interbloccati che impediscono lo spostamento laterale durante i trasferimenti con il carrello elevatore

○ Perni di arresto personalizzabili per la stabilizzazione della matrice (CFS SecureLock™ in attesa di brevetto)

Questo sistema di scaffalature per fustelle riduzione dei tempi di prelievo di 45% grazie al design ergonomico, fondamentale per i programmi di produzione ad alto volume.

Specifiche tecniche: Ingegneria di livello industriale

Componente

Rack per stampi CFS Standard

Telaio strutturale

4″ Acciaio a canale C (ASTM A36)

Pannelli per cassetti

Acciaio strutturato calibro 10 con rivestimento antiscivolo

Meccanismo a scorrimento

Guide temprate da 0,25″ a doppio binario

Caratteristiche di sicurezza

Sensori di carico conformi alle norme OSHA, cassetti a chiusura automatica

Rigorosamente testato a I terreni di prova del Michigan di CFS Il sistema supera gli standard ANSI MH31.2-2025 grazie a 15.000 cicli di stress test.

Perché CFS offre prestazioni superiori di scaffalatura per stampi

1.  Design incentrato sul settore automobilistico : Le dimensioni del cassetto (25,6″x55,1″) si allineano alle piastre di lavorazione SAE J2567 per evitare danni agli stampi.3.

2.  Ottimizzazione dello spazio La configurazione a 8 cassetti consente di immagazzinare più di 16 fustelle di medie dimensioni in 40 piedi quadrati, riducendo i costi di spazio a terra di 38%8.

3.  Funzionamento ergonomico : I cassetti ad estrazione totale eliminano il sollevamento manuale - gli operatori gestiscono stampi da 6.600 libbre con una forza inferiore a 8 libbre.

4.  Supporto al ciclo di vita : Garanzia di 15 anni con avvisi di manutenzione predittiva abilitati dall'IoT per cuscinetti e guide.

Le metriche successive all'implementazione hanno mostrato:

● 55% riduzione degli incidenti di manipolazione degli utensili

● $92.000 risparmi annuali sui costi di manodopera/spazio

● 40% cambi di linea di produzione più rapidi

Approfondimenti sul settore: Ottimizzazione della gestione degli stampi

Per i produttori che valutano soluzioni di stoccaggio per stampi :

● Eseguire verifiche del carico utilizzando Gli strumenti di scansione 3D di proprietà di CFS per mappare i pesi/dimensioni degli utensili

● Privilegiare la densità verticale con un sistema multilivello rastrelliere per fustelle su espansione orizzontale

● Integrare la tracciabilità RFID con i rack IoT-ready di CFS per la gestione dell'inventario in tempo reale7
