Geoptimaliseerde opslagoplossing voor 8 'x4' stalen platen met dubbele toegangsmogelijkheden

Analyse van de behoeften van de klant

Een amerikaanse metaalfabriek had een multifunctioneel opslagsysteem nodig voor 8 'x4' platen met een unieke combinatie van functies. Hun belangrijkste behoefte is een elektrisch horizontaal platenrek Dit maakt toegang mogelijk zowel met de hand als met de heftruck, wat zorgt voor flexibiliteit in de bediening. De belangrijkste vereisten zijn onder andere een nauwkeurige hoogteregeling, een speling van 2 inch per verdieping, een zwaar draagvermogen van 2.200 pond per lade (veiligheidsfactor 3.300 pond) en een naadloze compatibiliteit met bestaande bovenloopkranen.

elektrisch horizontaal platenrek

Technische oplossingen kenmerken

1. Dubbel geconfigureerd opslagsysteem

We hebben een hybride systeem ontworpen dat een manueel uittrekbare lade voor precisietaken combineert met een toegankelijke lade voor heftrucks voor batchverwerking. Deze dubbele configuratie verhoogt de efficientie van de materials handling en past zich aan aan verschillende workflow eisen.

  • Vervaardiging waarbij: 7 lades met 2 inch speling voor eenvoudige individuele toegang.
  • Onderdelen van de heftruck: 4 lades, structuur geoptimaliseerd voor het laden en lossen van stroom.

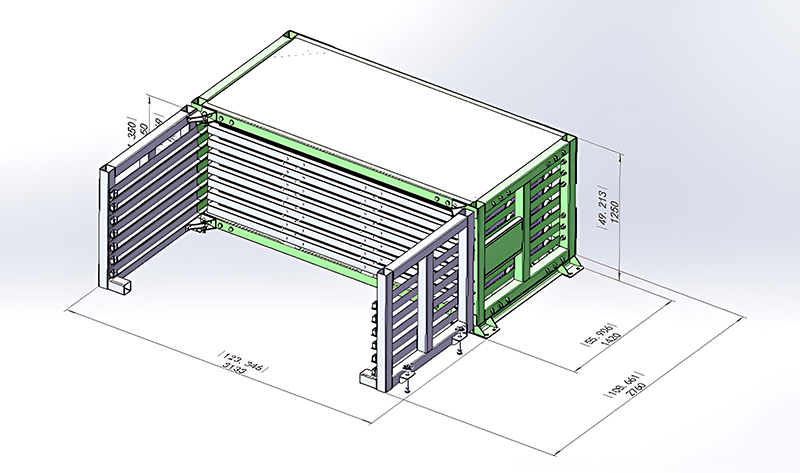

  • Het structurele kader: 49 inch totale hoogte met versterkte hoeken voor stabiliteit.
  • Veiligheidsfactor: Elke lade is getest op 1,5 keer zijn laadvermogen en kan tot 3300 pond dragen.

2. Geavanceerd structureel ontwerp

De duurzaamheid van het systeem wordt gegarandeerd door geavanceerde ontwerpkenmerken. De driehoekige spie is geplaatst op alle kritische gewrichten en vormt een aanvulling op de dubbele rugsteun voor maximale stijfheid. Het ontwerp omvat ook t-rail anti-ontsporing rails voor gebruik in lades en schroef ondersteunende ondersteuning en remmechanisme om de veiligheid tijdens het gebruik te verbeteren.

3. Ergonomisch materiaaltransport

Bij het ontwerp is rekening gehouden met het bedieningspersoneel en de dakhoogte van het apparaat is vastgesteld op een ergonomische hoogte van 44 inch. De 2 "tussenruimte en de afgeschuinde randen van alle lades zorgen voor een vlotte, barriere-vrije werking, verminderen de druk voor de bestuurder en verbeteren de veiligheid bij gebruik met rolbruggen.

Technische vergelijking

Configuratie Alleen handmatige bediening Hybrid System
Laden 7 handleiding 7 handmatig + 4 vorkheftruck
Gewicht 3850 pond 6830 LBS
Hoogte van de bovenste laag 44 inch 44 inch
De hoogte van het frame totaal totaal
Containerlading 2 eenheden / 20 'GP 3 eenheden / 40 'hoofdkantoor

Voordelen voor de werking van elektrische horizontale plaathouders

  • Flexibele materials handling: Het systeem combineert handmatige precisie naadloos met de efficientie van de vorkheftruck en verbetert de materiaaldoorloopsnelheid met 30% in vergelijking met conventionele opslagrekken. Het blijft volledig compatibel met bovenloopkranen.
  • Optimalisatie van de ruimte: Met een uiterst compacte 2-inch laagspacing en een totale framehoogte van slechts 49 inch is dit de ideale oplossing voor lage doorrijafstanden. Het ontwerp is geoptimaliseerd voor standaard containervervoer.
  • Veiligheid en duurzaamheid: Deze is voorzien van een visuele overbelastingsindicator, automatische vergrendeling van de lades en een duurzame poedercoating elektrisch horizontaal platenrek Ontworpen voor langdurige, veilige werking.

Toepassingen voor de industrie

Deze veelzijdige opslagoplossing is ideaal voor een breed scala aan industriele omgevingen, waaronder:

  • Werkplaatsen met verschillende productiegroottes.
  • Faciliteiten voor de overgang naar geautomatiseerde materials handling.
  • Er zijn duidelijke ruimtelijke beperkingen voor metal service centers.
  • De fabriek wil stap voor stap geautomatiseerde upgrades realiseren.
